繊維角度詳細計測オプション TRI/3D-FBR-ANGL
繊維を、外から与える単位長さで分割し、配向方向、配向度を詳細に計測します。
3次元配向度の式 : (3<cos^2α>-1)/2
α: 基準軸と3次元的に成す角
2次元配向度の式 : 2(<cos^2β>-0.5)
β: 断面に投影し、基準軸との為す角
<cos^2α>=(Σ(cos^2α*L))/(ΣL):
ROI内の個々の繊維について、長さで重みを付けた cos^2αの平均
配向度の値が大な程、基準軸と並行であるといえます。

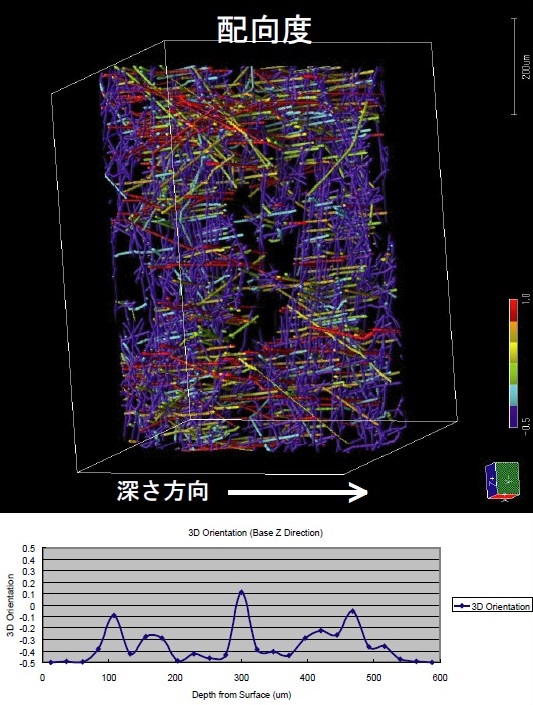

 ▲深さ方向の配向度変化 |
